磐諾儀器擁有專業的國際氣相色譜工作團隊，開發自主專利技術，致力于生產一流品質的氣相色譜儀，并提供相關的技術支持和消耗品備件。2010年，磐諾儀器正式進入中國張江高科技園區，并迅速在北京、中山、福建、成都、西安成立分公司/辦事處。目前公司提供的是集前期咨詢、方案定制開發、上門安裝調試以及培訓為一體的“交鑰匙”工程服務。磐諾儀器在石油化工、煤化工、食品安全等領域累積了豐富的解決方案。根據客戶不同的需求，公司提供從檢測器的配置，色譜柱的選擇到閥系統的一整套的解決方案。
為了保證高水平的產品質量和性能，磐諾儀器采購，嚴選各部件的供應商(Parker、Honeywell、TEXAS INSTRUMENTS、DUPONT、molex等)，從而確保儀器的優良性能。
作為領先的氣相色譜開發商，磐諾儀器秉持專注、高效、創新精神，始終保持氣相色譜行業領導者地位。擁有7項專利，應邀參加“實驗室氣相色譜儀”標準修訂，第一起草人參與“氣相色譜檢測器”國標制訂，成為全國氣體標準委員會成員，入圍質檢局采購名錄。
在中國，磐諾儀器發展非常迅速。為了進一步擴大公司的產能，公司于2013年進駐常州武進開發區，成立的制造發貨中心，以中國輻射亞太區，更好的擴大業務范圍。目前公司主要擁有實驗室氣相色譜事業部，工業在線型色譜事業部以及行業成套方案應用研究部。

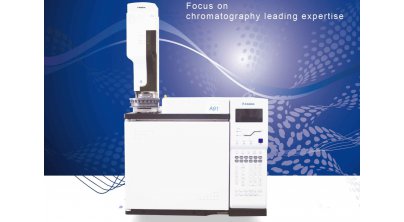

磐諾儀器A91氣相色譜儀在進樣口、檢測器、輔助氣模塊都配以全進口的自動化氣體流量控制模塊。氫火焰離子化檢測器可自動點火，氫氣泄漏自動保護，安全可靠，特殊陶瓷化處理的放大板，在潮濕季節始終穩定。配置全進口的氣體、液體閥，可自動控制，序列運行，性能穩定、操作方便。可配置16位液體自動進樣器。方案配置中采用當前主流的意大利進口毛細管色譜柱，性能卓越，使用壽命長，可以達到良好的分離效果及峰形，提高分析的準確性和穩定性。
場地通風良好，沒有腐蝕性物質和無懸垂障礙物。
場地溫度應處于15℃～35 ℃，推薦范圍20℃～27℃之間。
場地濕度應在相對濕度: 5%～95%，推薦范圍50%～60% 之間。
推薦海拔高度，高2000 m
配置電子氣路控制（EPC）的GC 寬為59cm（23in）高度為50cm （21in），厚為50cm(21in)。
儀器后面至少留有20cm(10in)空間以便熱空氣擴散。
輸入電壓范圍220伏±10%，接地電壓小于2.5V大于0V，大功率2250VA
所有氣體都應是色譜純—99.9995 % 或更高純度，空氣為零級或更好。閥驅動氣用空氣要有一個專門的氣源，不與檢測器共享。
全套電子自動化流量控制（EPC）
磐諾儀器氣相色譜儀在進樣口、檢測器、輔助氣都配以全進口的自動化氣體流量控制模塊，從而達到分離效果，提高分析效率，保證良好的精確性和重復性。
磐諾儀器電子流量控制的優點：
無需逐一手動調整、測量各個模塊的流量和壓力，所有的參數全部在操作軟件中按要求直接輸入保存即可，隨時可以調用、優化已保存的方法參數，高效準確，簡單方便、易操作，很大程度減少操作人員的日常工作和難度。
溫度補償確保準確的流量和壓力，無需擔心設定參數是否偏移，無需定期測量氣體流量的準確性，方便操作者對目標物進行準確的定性、定量分析，減少對檢測結果的誤判。
通過色譜柱恒流控制模式降低因程序升溫引起的柱流速降低，極大的提高柱效，改善峰形和分離效果，減小分析時間。
通過自動信息反饋，如果氫氣泄漏或其他氣路欠壓，儀器會自動報警，短時間內如果不能排除故障儀器將自動關閉氣路以及所有的加熱模塊，自動保護，以防空燒損壞檢測器色譜柱等重要組件或者氫氣泄漏引起的意外。
網絡化數據通訊及遠程控制系統
采用了技術先進便捷的100M以太網通信接口，可實現對儀器的運行參數(溫度、流量及各種檢測器操作參數)的遠程測控和故障自診斷。
行業領先的檢測器設計
特殊陶瓷化處理的放大板，在潮濕季節始終穩定
自動點火，氫氣泄露保護功能，安全可靠
全部漢化的鍵盤和軟件操作界面
獨創的電源分配管理分流器
苛刻的環境測試（高溫高濕）
精密的程序升溫爐膛溫度控制
極高的分析結果重復精度
強大的自檢及報錯功能
可實現序列自動運行
各種閥配置滿足氣體分析
微氣路切割技術實現多維色譜及反吹功能
工作條件
a) 環境溫度：0℃～40℃；
b) 室內相對濕度不大于95%；
c) 產品不應受到影響使用的強力機械振動和電磁場的干擾；
d) 室內無腐蝕性氣體，無易燃易爆氣體，氫氣瓶遠離火源；
e) 供電電源：電壓220±22V,頻率50±0.5Hz。
柱溫箱的指標
溫度控制范圍：室溫以上4℃～450℃；
柱箱溫度穩定性：≤0.5%；
柱箱溫度梯度：≤ 2.5 %；
設定溫度的小調節量：不大于1℃；
程序升溫重復性：≤1%；
產品可作三階程序升溫，程序升溫參數見表1。
|
序號 |
項目 |
內容 |
|
1 |
溫度分辨率 |
顯示分辯率0.01℃ |
|
2 |
升溫速率設定 |
0.1--55℃/min，增量0.1℃/min |
|
3 |
運行時間及增量 |
0—999.99 min，增量0.1 min |
進樣口
全自動氣體進樣閥
原裝進口美國VICI（Valco）進樣閥和切換閥；
高惰性，低流失，持久耐用；
全自動氣體驅動閥，無需手動切換，準確性高，重復性好；
可反吹預主放空，縮短分析時間，減少對色譜柱和檢測器的污染。
分流/不分流毛細管柱進樣口
帶高精度電子壓力/流量控制；
高使用溫度400℃；
柱頭壓力設定范圍：1-100psi；
柱頭壓力控制設定精度：0.01psi；
總流量設定范圍：0 to 1000ml/min(氦氣)；0 to 200ml/min（氮氣）；
流量設定精度：0.1ml/min；
大分流比：1:1000
檢測器
檢測器均包括電子流量控制模塊
氫火焰離子化檢測器（FID）
基線噪聲：≤ 5×10-14 A；
基線漂移：≤ 3×10-13 A/30min；
檢測限：≤2.5×10－12g c/s (正十六烷)。
火焰光度檢測器（FPD）
基線噪聲：≤ 4.0×10-12A；
基線漂移：≤ 4.0×10-11A/30 min；
檢測限：≤2×10-11g/s (硫) ；≤2×10-13g/s（磷）（標準物質：甲基對硫磷）。
熱導池檢測器（TCD）
基線噪聲：≤ 0.1 mV；
基線漂移：≤ 0.2mV/30 min；
靈敏度：≥2500 mV·ml/mg (苯,載氣為氦氣)；
數據通訊
以太網（LAN）
遠程啟動運行開始/結束
儀器控制和監控，方法編輯和儲存
磐諾儀器色譜工作站Panna ChemLab通過網絡化接口與色譜通訊，可全面控制氣相色譜的所有參數，如溫度、壓力、流量、分流比以及閥和自動進樣器的運行，可保證各參數設定的準確性，測試方法的穩定性。方法的編輯、創建、修改、保存以及調用可全部在色譜工作站進行，無需在儀器主機做任何參數設定，簡單方便易上手，高效準確。全漢化的鍵盤實時監控儀器的工作狀態。
軟件版本其核心采用多線程處理模式，使儀器控制、數據采集、數據處理及同時運行其他應用軟件都將互不干擾，系統的穩定性極大地獲得提高。
儀器故障和維護情況可有內置電子跟蹤系統自動記錄
磐諾儀器A91內置了故障反饋和診斷系統，可實時跟蹤自動記錄儀器的工作狀況和故障以及維護情況，為儀器的維護和故障排除提供有力依據。
本系統由一個分流/不分流進樣口，一根毛細管色譜柱和一個氫火焰離子化檢測器（FID）組成，配置石科院PONA分析軟件。
本方案適用于分析方法為SH/T 0714的分析項目。
|
ITEM |
CAT NO. |
DESCRIPTION |
QTY |
|
1 |
G2091A |
PannaA91 Gas Chromatograph with network PannaA91 氣相色譜儀網絡化主機 |
1 |
|
2 |
G2011B |
Chemlab software CD and key 色譜軟件光盤和許可證 |
1 |
|
3 |
|
石油大學PONA軟件 |
1 |
|
4 |
#120 |
Split-splitless capillary inlet with AEFC & septum purge, 0-100 psi， 分流/不分流毛細管柱進樣口 (0~100 psi) |
1 |
|
5 |
#210 |
FID for packed and capillary with AEFC （氫火焰離子化檢測器） |
1 |
|
6 |
色譜柱 |
PONA專用柱 |
1 |
|
7 |
ECM5.150.003 |
大容量通用型捕集阱 |
1 |
|
8 |
1YC-210 |
一年消耗品包 |
1 |
|
10 |
1790M |
Installation kits (啟動工具包） |
1 |
|
11 |
標準品 |
滿足驗收要求 |
1 |
|
12 |
電腦 |
聯想商務電腦 |
1 |
《常州磐諾儀器有限公司產品質量及技術服務承諾書》
磐諾在接到用戶通知并確認實驗場地準備完善后一周內派有關人員前往用戶指定地點免費安裝調試及現場培訓。
幫助用戶制定和履行各種行業的分析檢測標準和方法，為客戶提供整體的“鑰匙工程”。
自磐諾技術服務人員對該設備安裝調試合格之日算起，12個月內實行保修（消耗品除外）。儀器若出現質量問題，在接到用戶通知后2小時內響應；一般問題在到達現場后的24h內解決，重大問題或其它無法迅速解決的問題在一周內解決或提出明確解決方案。磐諾技術人員前往用戶所在地進行維修時一切費用由磐諾公司負擔。12個月外負責有償維修。
磐諾的技術服務人員將配合用戶按照相關標準條款及磐諾承諾的產品指標書
完成儀器安裝使用驗收。
為幫助使用人員能夠獨立完成儀器的操作使用、日常維護、功能模塊的更換使用等，我公司特制定下列培訓計劃：
現場培訓：在儀器安裝調試完成后，由磐諾公司專職工程師現場進一步對儀器內部構造、維護保養、簡單的故障排除以及日常使用和操作進行講解，直至用戶技術人員可以熟練的完成整個分析檢測工作，不限人數
進階培訓:磐諾儀器向客戶免費提供磐諾氣相色譜進階培訓課程（每臺儀器限一人，一年內有效），培訓課程包括：基本原理、儀器操作、日常維護等內容，結業后學員可以自己獨立完成儀器的基本維護保養以及簡單維修。
現場回訪：我公司根據用戶使用情況及需求，不定期指定專職工程師對用戶的使用情況進行提高培訓，幫助客戶解決遇到的問題和項目開發，并進行技術提高和方法開發等高級培訓。
定期免費贈送用戶儀器的相關應用資料、以及方法開發等技術資料，定期邀請用戶參加我公司的產品技術交流會。
此外，用戶在使用過程中可以隨時與我公司技術人員保持聯系。可不斷的咨詢和探討使用過程中的不確定之處，并交流使用體會和具體方法等，以增長使用技能、提高工作效率。
磐諾公司在全國范圍均有經營公司相關產品消耗品的代理商及其現貨供應，消耗品均出自原廠或者由原廠擔任質量保證的進口產品。
在常州市設有培訓基地和磐諾公司應用開發實驗室，同時又分別在成都，廣州成立全資子公司建立用戶體驗中心實驗室，為用戶提供分析方法參考和結果比對等技術支持和服務。
公司在北京、上海、廣東、福建、沈陽、成都、南京、長沙、武漢、濟南等地區設有辦事處,各辦事處均有維修人員，保證及時向用戶提供優質服務。并且,全國的維修人員可以在全國范圍隨時調用（由此產生的差旅費用由磐諾承擔）。磐諾公司80%的售后人員具備長年的國際大公司維修，應用支持經驗。
|
公司名稱 |
公司名稱 |
|
中國石化齊魯石化 |
山東京博石油化工有限公司 |
|
山東金誠石化 |
山東匯豐石化 |
|
山東華聯石化 |
東營海躍化工 |
|
中國石化青島煉油化工有限責任公司 |
山東金玲化工股份有限公司 |
|
山東玉皇化工 |
濟寧中石油昆侖天然氣利用有限公司 |
|
山東華濱化工 |
中信國安化工（菏澤） |
|
東營東昊化工 |
山東元邦化工 |
|
山東萬通石油化工有限公司 |
山東鼎鼎化工有限公司 |
|
山東樺超化工 |
山東龍港化工 |
|
山東 |
|
|
山東齊旺達集團朝陽化工 |
山東神馳集團東營港分公司 |
|
山東魯西化工有限公司 |
山東海瑞特生物工程有限公司 |
|
山東永鑫化工有限公司 |
中信國安化工有限公司 |
|
山東凱利豐生物有限公司 |
山東泉林嘉友肥料有限公司 |
|
東營華泰化工集團 |
山東華懋新材料有限公司 |
|
中石油寧夏石化公司（烏海） |
上海石油化工研究院 |
|
中石油西南分公司成都天然氣化工總廠 |
中國測試技術研究院 |
|
株洲鐵達燃化有限公司 |
貴州省氣體產品監督檢驗 |
|
濮陽市化工研究所 |
珠海油庫分析檢測 |
|
四川省氣體產品監督檢驗(西南化工院) |
四川天一科技股份有限公司 |
|
華東理工大學藥學院 |
山東東營化工 |
|
同濟大學海洋學院 |
陜西天宏硅業 |
|
上海寶鋼 |
延安天然氣檢測站 |
|
上海和立工業氣體 |
上海石化院 |
|
四川水井坊酒業 |
上海交通大學 |
|
中石油東北銷售油品監督檢測中 |
綿陽雪寶乳業 |
|
重慶英特安化工 |
中國工程物理研究院 |
|
重慶沃肯化工 |
重慶英斯凱化工 |
|
沈陽金屬研究院 |
大連化學物理研究所催化重點實驗室 |
|
阜新氟化學化工公司 |
齊齊哈爾牛奶廠 |
|
福建煉化 |
錦州醫學院 |
|
成功氣體 |
廈門鎢業 |
|
福建廈門環保站 |
福州環保監測站 |
|
大連保稅區益新石油化工 |
遼寧仙榆灣北冬蟲夏草 |
|
四川雪寶乳業有限公司 |
東北電力科學研究院 |
|
凌源市獸藥飼料檢測站 |
遼寧醫學院 |
|
黑龍江省富裕明星食品 |
沈陽有色金屬研究院 |
|
齊齊哈爾匯昌乳業有限公司 |
鞍山市環保監測站 |
|
遼寧石化職業技術學院 |
遼寧萬世環科技術有限公司 |
|
遼寧大學化學院 |
撫順市自來水公司 |
|
上海石油化工研究院 |
丹東市海域管理處辦公室 |
|
山東鴻達生物科技 |
中油寧夏分公司 |
|
四川省氣體產品監督檢驗站 |
攀鋼釩研究院 |
|
上海佳勝化工 |
華東理工大學藥學院 |
|
珠海油庫 |
上海精密科學儀器 |
|
陜西天宏硅業 |
東營興達環境環境檢測 |
|
四川全興酒業 |
延安天然氣檢測站 |
|
陜西神木酒業 |
四川銀帆生物科技 |
|
中國工程物理研究 |
四川劍南春酒業 |
|
重慶英特安化工 |
中科院成都分院分析測試中心 |
|
昆明理工大學 |
重慶沃肯精細化工 |
|
韶關市直屬糧食儲備庫 |
中國檢驗認證湖南分公司 |
